<h2>Klimakiste für temperaturempfindliche Messgeräte – passive und aktive Lösungen</h2>

Klimakiste für temperaturempfindliche Messgeräte – passive und aktive Lösungen für sicheren Export

Temperaturempfindliche Messgeräte und Laborinstrumente benötigen beim Transport maßgeschneiderte Verpackungen, die Temperaturschwankungen begrenzen und zugleich den mechanischen Schutz sicherstellen. Dieser Beitrag erläutert Arbeitsschritte, geeignete Materialien, notwendige Dienstleistungen sowie logistische und regulative Anforderungen für temperaturgeführte Holzkisten (passiv und aktiv) für Luft-, See- und Landtransport.

Arbeiten

• Produktaufnahme: Ermittlung Abmessungen, Masse, Wärmeempfindlichkeit (Zieltemperatur und Haltedauer), Isothermenanforderungen und mögliche Empfindlichkeiten gegen Feuchte oder Schock.
• Thermische Auslegung: Auswahl passiver (Isolationskerne, Vakuumisolationspaneele, Phasenwechselmaterialien) oder aktiver Systeme (elektrisch beheizte/gekühlte Einheiten mit Stromversorgung) basierend auf Temperaturprofil und Transportdauer.
• Innenlayout: Formschlüssige Halterungen, schwingungsdämpfende Lager und thermische Trennung zwischen sensiblen Komponenten und Außenhülle; Positionierung von Datenloggern und Temperatur-Sensoren für Messprotokolle.
• Prüfungen: Temperaturprofiltests im Klimaschrank oder realistische Transporttests (vibration + Temperatur), Dichtigkeits- und Stoßtests sowie Funktionsprüfung aktiver Systeme vor Versand.
• Kennzeichnung: Sichtbare Handlinghinweise, Temperatur- und Sensible-Ware‑Piktogramme, Angaben zu zulässigen Lagertemperaturen und Hinweis auf Energieschnittstellen (bei aktiven Einheiten).

Materialien

• Außenkiste: Leichtbau-Holzkiste (Bundleisten-/Leichtbaukiste) mit durchlaufenden Boden-Kanthölzern und verschraubtem Sperrholzdeckel; bei Export ISPM‑15/HT‑behandeltes Holz.
• Thermischer Kern: Hochleistungs-Polyurethan- oder EPS‑Isolationskerne, Vakuum-Isolationspaneele (VIP) für enge Toleranzen, Phasenwechselmaterialien (PCM) für gepufferte Temperaturszenarien.
• Sekundärschutz: Stoßdämpfende Schaumlagen (PU/PE), formgefräste Innenlager, Antirutschunterlagen und Kantenschoner.
• Feuchte- und Korrosionsschutz: Dampfbremse/Innenliner, VCI‑Beutel und ausreichend Silica‑Gel bzw. Feuchteindikatoren in der Kiste.
• Monitoring & Energie: zertifizierte Datenlogger (mit Alarmfunktion), Anschlusskabel/Netzadapter oder Batteriemodul für aktive Systeme; klare Anleitungen zum Anschluss am Empfangsort.

Dienstleistungen

• Verpackungsingenieur für thermische Lastannahme, Isothermenberechnung und Prüfpläne.
• Verpackungsfachbetrieb für Leichtbaukistenbau mit Erfahrung in Isolationsintegration und ESD‑/Vibrationsschutz falls erforderlich.
• Prüfstellen für Klimatests, Vibrations- und Stoßprüfungen sowie Kalibrierung von Datenloggern.
• Transportpartner mit Erfahrung in temperaturgeführten Lieferketten (Track & Trace, Hand-Over‑Prozesse) und ggf. Anbieter von aktiven Kühlcontainern.
• HT/IPPC‑Dienstleister zur ISPM‑15‑Konformität des Außenholzes sowie Zollagentur für Exportabwicklung.

Besonderheiten, Vorteile und Probleme

• Besonderheiten: Kombination mechanischer Schutzelemente und thermischer Barriereschichten; zusätzliche Anforderungen bei mehrtägigen Transporten (PCM‑Sättigung, Energieversorgung aktiver Systeme).
• Vorteile: Maßgeschneiderte thermische Kisten minimieren Temperaturrisiko, reduzieren Prüf- und Reklamationsaufwand und erlauben verlässliche Übergabedokumentation mittels Loggerdaten.
• Typische Probleme: Unzureichende Pufferkapazität (falsche PCM‑Auslegung), fehlende oder fehlerhaft konfigurierte Logger, unklare Vorgaben zur Wiedereinschaltung aktiver Systeme am Zielort sowie Feuchteeintrag durch mangelhafte Dampfsperren.

IPPC‑Holzkisten

• Die äußere Holzkonstruktion muss ISPM‑15/HT‑behandelt sein und das IPPC‑Brandzeichen tragen, wenn in Zielmärkte mit entsprechenden Anforderungen exportiert wird. Detaillierte Informationen zum internationalen Standard finden Sie beim IPPC: IPPC – International Plant Protection Convention.
• Bei integrierten Innenlinern ist darauf zu achten, dass IPPC‑Markierung und Begleitdokumente nicht verdeckt werden und die HT‑Bescheinigung der Versanddokumentation beigefügt ist.

Exportlogistik allgemein

• Planung: Abstimmung Temperaturspezifikation, maximale Transitzeit und Hand‑Over‑Prozesse mit Spediteur & Empfänger vor Fertigstellung der Kiste.
• Dokumente: Handelsrechnung, detaillierte Packliste mit Angaben zu Temperaturanforderungen, Datenlogger‑Protokollvorlagen und Nachweis über IPPC‑Behandlung.
• Terminalannahme: Vorabvereinbarte Annahmefenster und Übergabeprotokolle helfen, Unterbrechungen der Temperaturkette zu vermeiden.
• Weiterführende Informationen zur Exportabwicklung finden Sie beim deutschen Zoll: Zoll.de – Export und Ausfuhr.

HPE‑Standards

• Falls die Kiste seewärtig ausgelegt werden soll oder HPE‑Richtlinien zur Anwendung kommen, müssen konstruktive Vorgaben wie Bodenrahmenquerschnitte, geprüfte Hebe‑ und Zurrpunkte sowie Korrosionsschutz beachtet werden. Technische Orientierung bieten die HPE‑Richtlinien: HPE Standard.
• HPE‑Anforderungen sind besonders relevant, wenn die Kiste längere See‑Passagen oder schwere Umschlagvorgänge aushalten muss (z. B. Verstärkung der Bodenkanthölzer, geprüfte Hebeösen).

Transportmodus‑spezifische Hinweise

• Luftfracht: Gewicht und Volumen sind kritisch; passive Lösungen mit VIPs und PCM sind oft die beste Wahl für kurze, schnelle Transporte; beachten Sie Luftfrachtsicherheits- und Gefahrgutregeln (z. B. IATA‑Vorgaben): IATA – Air Cargo Programme.
• Seefracht: Lange Transitzeiten erfordern höhere Puffervolumina (mehr PCM/Bündel) oder aktive Lösungen; korrosionsbeständige Beschläge und dampfdichte Innenliner sind empfehlenswert.
• Landtransport: Häufige Umschläge und variable Umgebungsbedingungen erfordern robuste Antirutschmaßnahmen, formschlüssige Innenlager und Monitoring mit Echtzeit‑Tracking.

Exportanforderungen

• Beilegen: Handelsrechnung, Packliste mit exakten Maßen/Gewichten, Temperaturexposition/Anforderungen, IPPC‑Nachweis und Prüfprotokolle (Temperaturtests, Dichtigkeits- und Vibrationsprüfungen).
• Empfehlung: Datenlogger‑Protokolle standardisiert beilegen und Übergabeprozeduren (z. B. Zeitpunkt Aktivierung/Deaktivierung des aktiven Systems) dokumentieren, um Haftungsfragen zu klären.
• Frühzeitige Abstimmung mit Zollagentur und Transportpartner minimiert Standzeiten und Risiko von Unterbrechungen der Kühlkette.

Kurze Praxis‑Checkliste

• Produkttemperaturanforderungen und maximale Transitzeit erfassen.
• Passive vs. aktive Lösung auswählen und thermische Auslegung durchführen.
• Kistendesign (Leichtbaukiste) mit durchlaufenden Kanthölzern freigeben und Innenisolation integrieren.
• Logger und ggf. Energieversorgung testen und Kalibrierprotokoll beifügen.
• HT/IPPC‑Behandlung veranlassen und Dokumente beilegen.
• Transportmodus mit Spediteur abstimmen und Terminalannahmen planen.

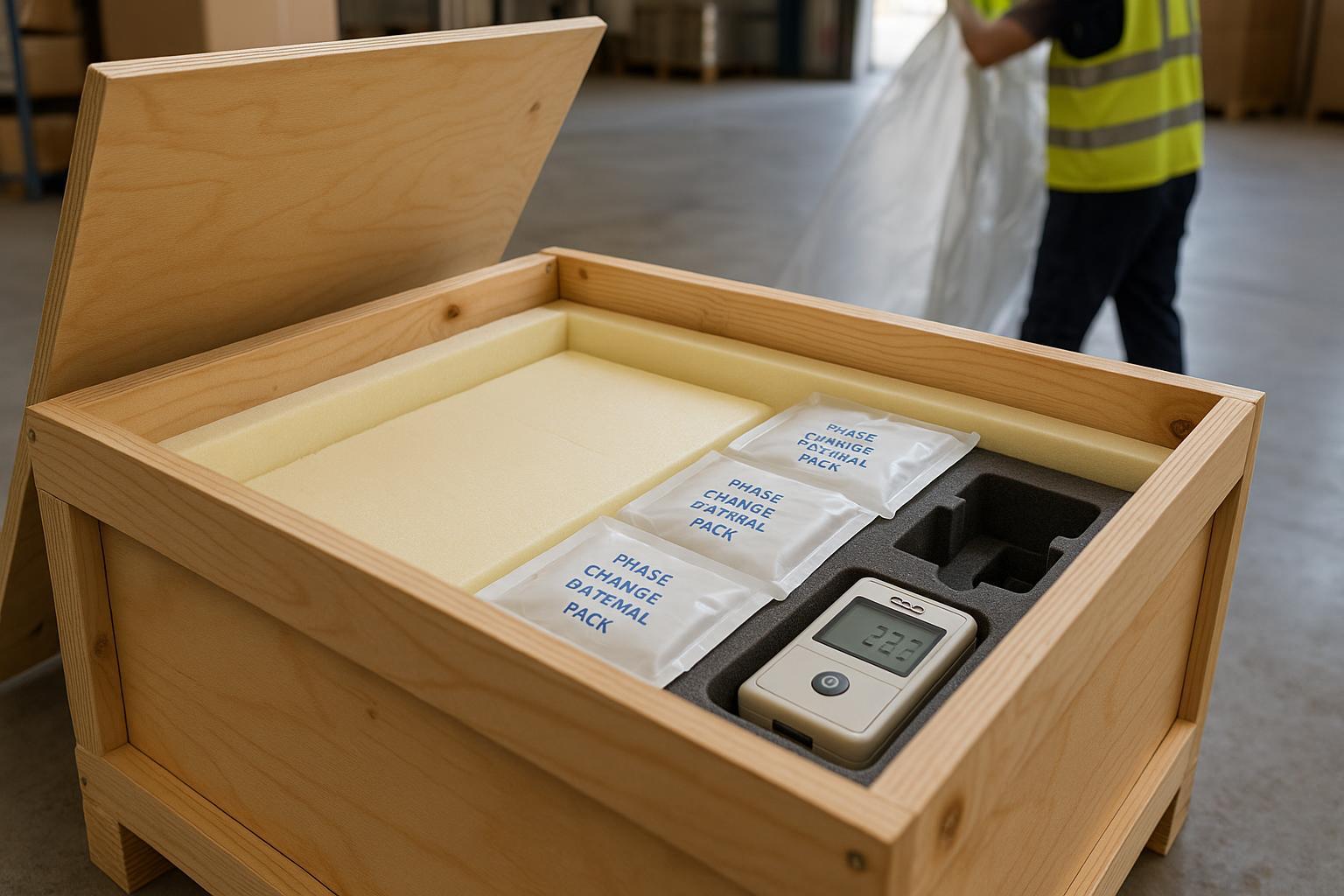

Aus Gründen der Geheimhaltung können in diesem Beitrag keine Fotos oder Abbildungen gezeigt werden, die Rückschlüsse auf die Verpackungsgüter unseres Kunden zulassen. Alle verwendeten Bilder wurden daher mithilfe künstlicher Intelligenz generiert.
